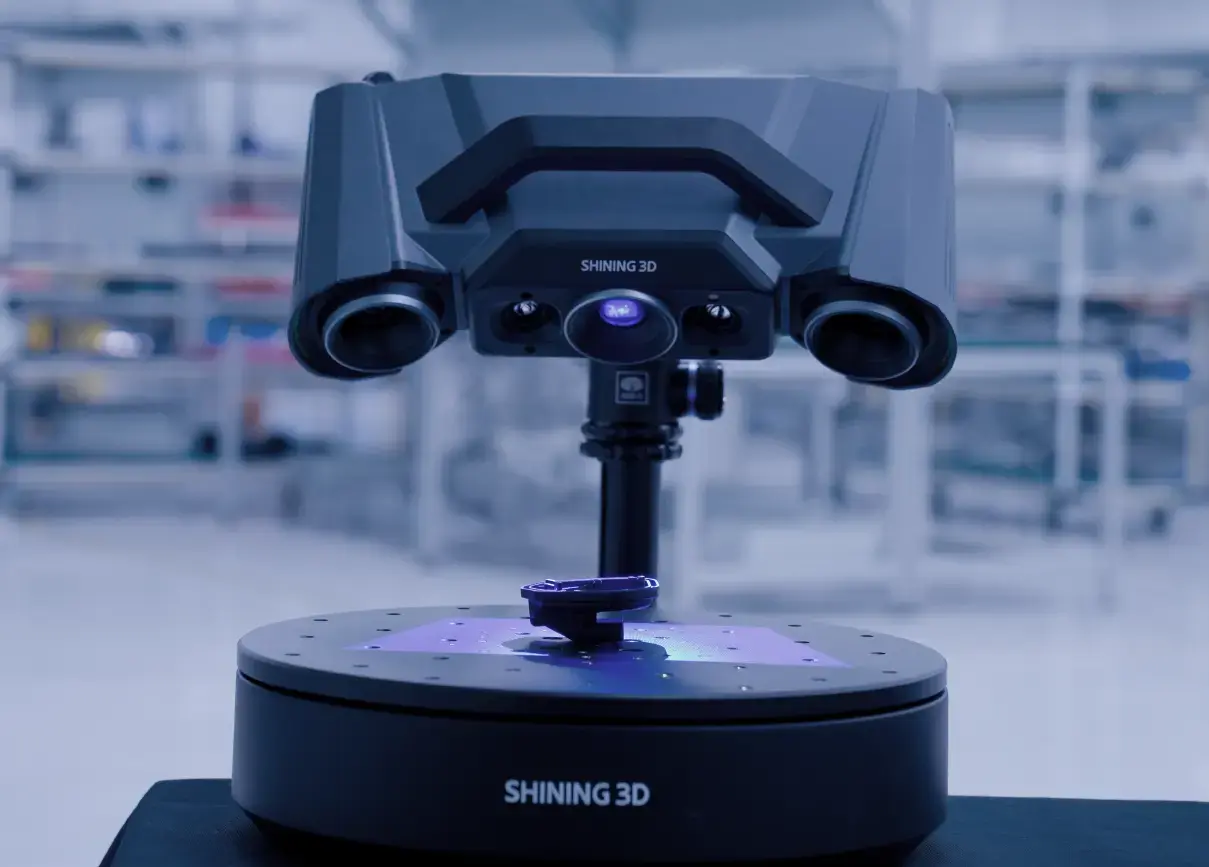

Scanner de inspeção 3D de alta precisão equipado com quatro câmeras de 12,3 megapixels e projetor LED azul
O OptimScan Q12 é um scanner de inspeção equipado com quatro câmeras, possuindo dois intervalos de varredura que podem ser alternados com um clique no software, sem ajustes manuais de lentes ou foco. A tecnologia MonocularStereo Fusion (MSF) aumenta a cobertura de dados em cantos e junções, enquanto a integração com o módulo SHINING3D Inspect permite medições GD&T e geração de relatórios, facilitando a integração em processos de QA/QC.
Eficiência e Exatidão de Grau Metrológico
Até 0,015 mm no modo de grande faixa e 0,005 mm no modo de pequena faixa, com repetibilidade certificada em laboratório ISO 17025.
Cada disparo leva menos de 1 segundo e captura 12 milhões de pontos.
Múltiplas exposições, inclusive automática, para lidar com diferentes materiais e condições de luz; objetos com superfícies uniformes podem ser digitalizados sem spray.
Scanner de bancada portátil com peso de 3,5 kg.
Tecnologia MonocularStereo Fusion (MSF), módulo de computação de duplo chip e dual scan range.
Inspeção dimensional de peças usinadas (blocos de motores, pás de turbina), controle de qualidade de peças estampadas, desenvolvimento e reparo de moldes.
O scanner combina a captura de luz estruturada azul com câmeras de 12,3 MP e algoritmos de reconstrução avançados. A tecnologia MSF melhora a cobertura dos dados em áreas complexas ao combinar informações de diferentes perspectivas. O processamento é realizado por um módulo de computação de duplo chip, permitindo que os dados das diferentes faixas sejam fundidos automaticamente no software para maximizar detalhe e eficiência.
O scanner é indicado para inspeções de alta densidade e comparação com CAD para avaliar tolerâncias rigorosas.
Objetos pequenos a médios, indicando-se a faixa de 5 cm a 50 cm.
430 × 300 mm (grande faixa) e 160 × 110 mm (pequena faixa).
Profundidade de 300 mm (grande) e 60 mm (pequena); Distância de trabalho de 590 mm (grande) e 210 mm (pequena).
Não capta cor ou textura; captura apenas geometria.
Processos Otimizados para Inspeção e Engenharia
[1]Preparar a peça (limpeza e marcadores se necessário);
[2] Configurar o scanner (escolher faixa e modo de exposição);
[3] Realizar a captura (disparos < 1 s com feedback visual);
[4] Pós-processo (mesclar dados, aplicar MSF e remover ruído);
[5] Entrega (inspeção no módulo SHINING3D Inspect e geração de relatórios).
Digitalização de moldes para reconstrução CAD e comparação de modelos desgastados com originais.
Parâmetros de Operação e Requisitos Físicos
| Parâmetro | Valor | Observações |
|---|---|---|
| Precisão (single shot) | 0,015 mm (grande faixa) | 0,005 mm (pequena faixa) | Alta precisão conforme a faixa de captura |
| Resolução de Ponto | 0,1 mm (grande) | 0,04 mm (pequena) | Detalhamento variável por área escaneada |
| Velocidade de Captura | < 1 s por disparo; até 12 milhões de pontos | Alta densidade de nuvem de pontos |
| Fonte de Luz | Luz azul (LED) | Estabilidade e contraste na digitalização |
| Resolução das Câmeras | 4 × 12,3 MP | Captação múltipla de alta definição |
| Peso / Dimensões | 3,5 kg / 366 × 162 × 132 mm | Equipamento compacto para uso industrial |
Amostras de Digitalização de Alta Qualidade.
Dúvidas frequentes sobre o produto
Não. O OptimScan Q12 utiliza câmeras monocromáticas de 12,3 MP e luz azul; não possui câmera RGB para textura.
O Q12 suporta digitalização sem marcadores através de alinhamento geométrico; para requisitos de alta precisão, pode reconhecer marcadores não refletivos de 1 mm, 2 mm ou 4 mm.
Recomenda-se o Q12 para objetos pequenos e médios em aplicações de alta precisão, como componentes automotivos, eletrônicos e moldes.
O software integra o módulo SHINING3D Inspect, oferecendo funções de comparação, corte, medição de feições, dimensões, medidores, geração de relatórios e medição rápida.
É possível exportar nuvens de pontos e malhas em STL, ASC, OBJ e PLY, e converter para IGES/STEP para uso em softwares CAD.
