SCANNER 3D

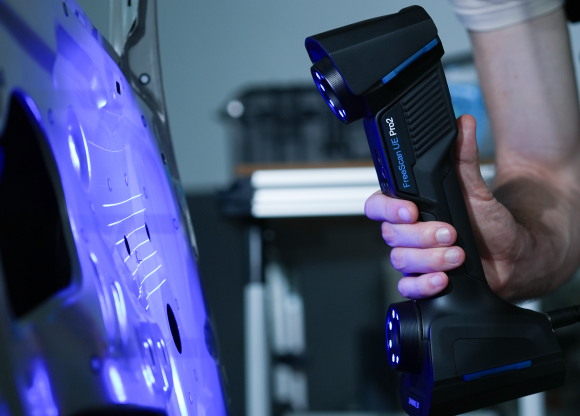

Scanner 3D laser metrológico sem fio voltado para inspeção dimensional e engenharia reversa
O FreeScan UE Pro2 utiliza 50 linhas de laser para digitalizações rápidas, 7 linhas paralelas para detalhes e 1 linha para furos profundos, alcançando uma velocidade de captura de até 3,46 milhões de pontos por segundo (180 fps).
A fotogrametria binocular integrada fornece precisão volumétrica de 0,02 + 0,015 mm/m, dispensando alvos codificados e permitindo digitalizar peças pequenas ou componentes grandes com rapidez e confiabilidade. Com apenas 0,95 kg e módulo sem fio, é ideal para uso em campo ou em chão de fábrica, oferecendo transmissão de dados estável e compatibilidade com power banks.
Eficiência e Exatidão de Grau Metrológico
± 0,02 mm pontual e precisão volumétrica de 0,02 + 0,015 mm/m usando fotogrametria, certificada conforme VDI/VDE 263
Até 3,46 Mpps e 180 fps, com módulo de computação integrado que acelera a captura e garante desempenho equivalente ao modo com cabo.
Adaptado para superfícies escuras ou reflexivas; sem necessidade de marcadores graças à fotogrametria de vídeo.
Módulo sem fio e peso de 0,95 kg permitem uso em campo, com operação via baterias ou power banks.
Três modos de digitalização (50 linhas para rapidez, 7 linhas para detalhes e 1 linha para furos profundos).
Inspeção CAD×peça com análise GD&T, engenharia reversa paramétrica (NURBS), inspeção e manutenção de turbinas, tubulações e veículos.
O scanner combina tecnologia laser de classe II com fotogrametria binocular patenteada, fornecendo digitalizações rápidas e de alta precisão sem a necessidade de alvos codificados.
O scanner utiliza um módulo sem fio e um módulo de computação integrado para transmissão estável de dados, resultando em produtividade dobrada em relação à geração anterior. As 50 linhas de laser criam um campo de visão de 600 × 550 mm, e a profundidade de campo de 360 mm garante captação uniforme de geometrias complexas.
A versatilidade do modo sem marcadores facilita aplicações em diversos setores industriais exigentes
Campo de Visão (FOV) e Distância de Trabalho
600 × 550 mm área por frame
Distância de trabalho ideal de 300 mm e profundidade de campo de 360 mm.
Captura apenas geometria (não captura cor ou textura).
Processos Otimizados para Inspeção e Engenharia
[1] Limpar a superfície;
[2] Selecionar o modo de digitalização;
[3] Varrer continuamente utilizando feedback de cores;
[4] Remover ruídos e suavizar malha no software;
[5] Gerar relatório de inspeção (PDF)
[1] Captura de alta resolução;
[2] Pós-processamento da malha;
[3] Reconstrução paramétrica em IGES/STEP através de softwares como Design X ou PolyWorks
Parâmetros de Operação e Requisitos Físicos
| Parâmetro | Valor | Observações |
|---|---|---|
| Precisão | ± 0,02 mm | Conforme VDI/VDE 2634 – Parte 3 |
| Precisão volumétrica | 0,02 + 0,03 mm/m | 0,02 + 0,015 mm/m com fotogrametria |
| Velocidade de captura | 3,46 Mpps / 180 fps | Módulo de computação integrado |
| FOV (Campo de visão) | 600 × 550 mm | Área capturada por frame |
| Fonte de luz | Laser (50 / 7 / 1 linhas) | Classe II (segura para os olhos) |
| Peso | 0,95 kg | Portátil, com módulo sem fio |
ontrole Total da Digitalização à Análise Dimensional 51Corpo de texto: O software FreeScan (EXScan) facilita a captura, exibe a malha em tempo real e permite criação de modelos de digitalização personalizados e ajuste de resolução sem reiniciar o projeto
Amostras de Digitalização de Alta Qualidade.
Dúvidas frequentes sobre o produto
Recomenda-se utilizar o modo de fotogrametria para objetos maiores que 1,5 metro, a fim de obter melhores resultados de medição
Sim. O sistema laser de 50/7/1 linhas proporciona excelente adaptação a superfícies escuras, brilhantes ou reflexivas, e o software permite ajustar parâmetros de exposição
A fotogrametria integrada mantém a precisão volumétrica em 0,02 + 0,015 mm/m, mesmo em objetos grandes; para volumes maiores, recomenda-se usar a barra de escala e marcadores esféricos
Não. O UE Pro2 é focado em metrologia de alta precisão e captura apenas geometria
Sim. O UE Pro2 é compatível com Geomagic Control X, PolyWorks Inspector, Geomagic Design X e outros
