SCANNER 3D
Sistema portátil de digitalização 3D que combina rastreamento dinâmico óptico com operação totalmente sem fios.
O FreeScan Trak ProW amplia o alcance do consagrado FreeScan Trak ao oferecer distância de rastreamento de até 8,6 m e volume de monitoramento de 206,7 m³, eliminando a necessidade de leapfrog frequente.
A operação por bateria proporciona total liberdade sem cabos, atendendo demandas de inspeção 3D, engenharia reversa e controle de qualidade com alta eficiência.
Eficiência e Exatidão de Grau Metrológico.
Erro de ±0,023 mm com precisão volumétrica de 0,044 mm + 0,012 mm/m via VPG.
Captura até 5,5 milhões de pontos por segundo com modos de 50 linhas, 7 paralelas e 1 única.

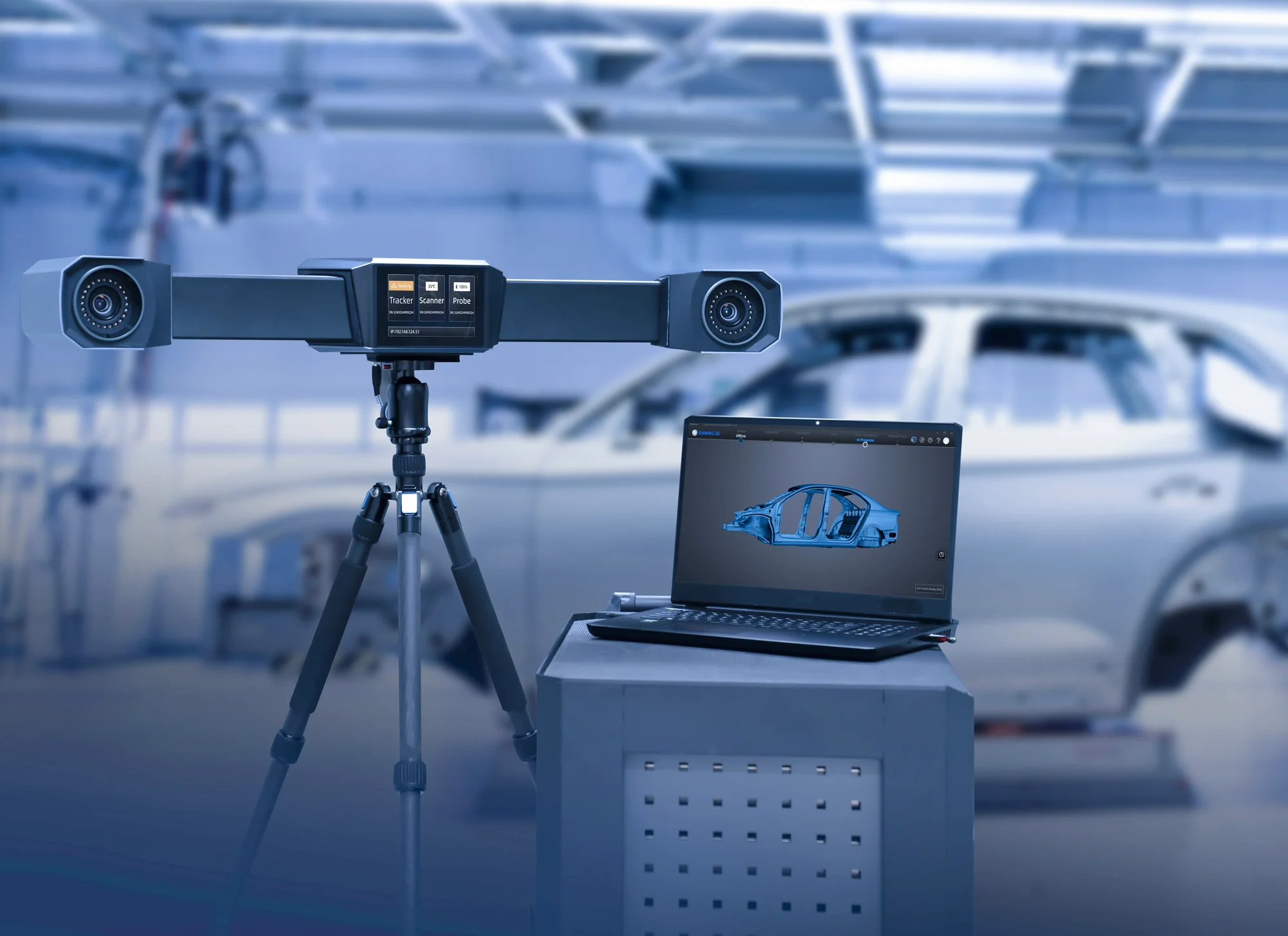

O FreeTrak W acompanha o TE25W pela leitura de alvos dedicados, dispensando marcadores na peça.
Faixa de rastreamento de 8,6 m e volume de 206,7 m³, reduzindo a necessidade de reposicionamento.
Operação via baterias (power banks) com módulos de rede integrados e opção de fibra óptica.
Digitalização automatizada de peças pequenas e médias, inspeções por lotes e aplicações que exigem cobertura completa sem intervenção manual

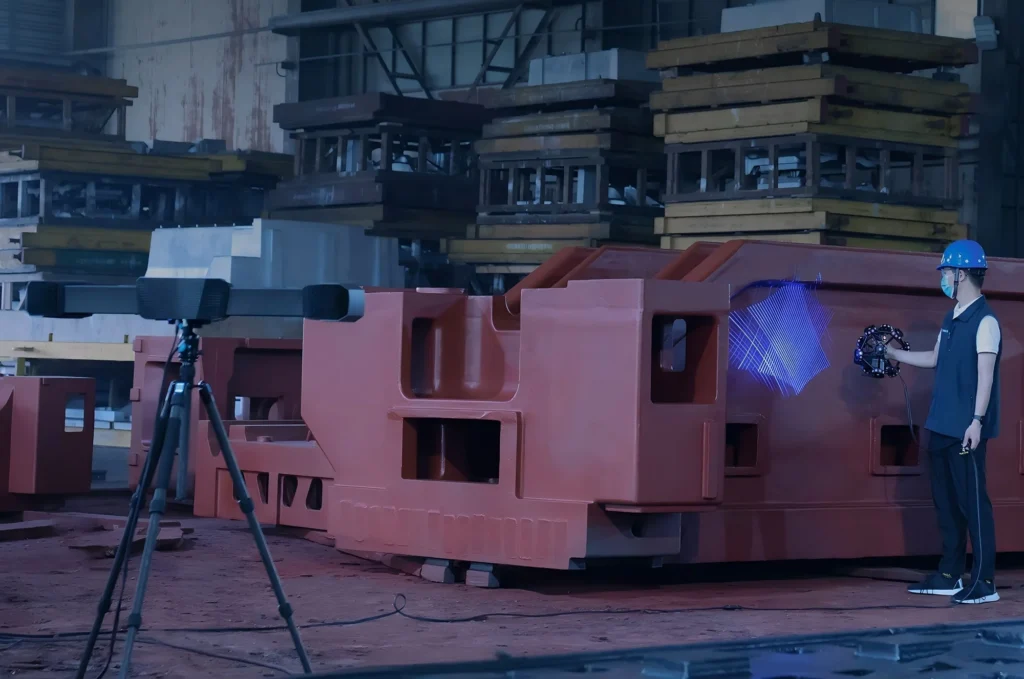

O ProW une rastreamento dinâmico e escaneamento de alta velocidade em um sistema de câmeras e laser azul que possibilita digitalizar peças complexas com alta densidade de pontos.
A integração do módulo de video photogrammetry (VPG) garante precisão volumétrica consistente, enquanto a bateria integrada e a tela de status permitem adaptação tanto a ambientes de fábrica quanto ao campo.
O scanner atende demandas onde a mobilidade sem fios e o volume expandido trazem ganhos significativos.
Volume de Rastreamento e Distância de Trabalho.
De alguns decímetros até dezenas de metros.
Até 206,7 m³ com distância de rastreamento de 8,6 m.
Ideal de 300 mm.
Captura exclusivamente geometria 3D; não realiza aquisição de cor.
Processos Otimizados para Inspeção e Engenharia.
O processo inicia-se com a limpeza e o posicionamento da peça, podendo utilizar o apalpador FreeProbe 2 Pro para o alinhamento. Após a configuração do FreeTrak W, a captura é realizada com auxílio de feedback visual na tela integrada, alternando os modos de linha conforme a necessidade da geometria.
No pós-processamento, filtram-se ruídos e fecham-se buracos, gerando recursos geométricos com o FreeProbe se necessário. O fluxo encerra-se com a exportação de malhas ou relatórios de comparação CAD × peça em formatos industriais como STL, OBJ e STEP.
Parâmetros de Operação e Requisitos Físicos
| Parâmetro | Valor | Observações |
|---|---|---|
| Precisão | ±0,023 mm | Volumétrica de 0,046 mm a 0,127 mm |
| Precisão com VPG | 0,044 mm + 0,012 mm/m | Verificação de marcadores virtuais |
| Velocidade de Captura | Até 5,5 Mpps | Modos de 50, 7 e 1 linha |
| Volume de Rastreamento | Até 206,7 m³ | Distância de 8,6 m; reduz leapfrog |
| Fonte de Luz | Laser azul (50/7/1 linhas) | Classe II; câmeras industriais de 5 MP |
| Peso | Tracker 8,2 kg; Scanner 1,47 kg | Construção em fibra de carbono |
| Conectividade | Sem fios e Fibra óptica | Transmissão consistente em ambos |
O software nativo FreeScan Trak controla o scanner e o tracker, oferecendo ajuste dinâmico de resolução e módulo de inspeção com certificação PTB.
Amostras de Digitalização de Alta Qualidade.
Dúvidas frequentes sobre o produto
Utilize marcadores globais para registro de coordenadas ou combine vários sistemas Trak ProW para ampliar o volume de rastreamento.
É um dispositivo de medição por coordenadas (CMM) portátil que captura medições precisas em áreas ocultas ou de difícil acesso dentro de todo o volume de rastreamento.
Não. Os modos com fio (fibra óptica) e sem fio oferecem a mesma largura de banda, garantindo velocidade equivalente.
O kit inclui os power banks. Para o tracker, usa-se uma bateria V-mount de 155 W com porta D-tap; para o scanner, recomenda-se um power bank USB-C de mais de 100 W .
Não, o sistema opera em modo óptico sem marcadores; no entanto, suporta digitalização com marcadores para aplicações específicas
