SCANNER 3D
Sistema óptico portátil de medição por coordenadas que combina um tracker de duas câmeras com um scanner a laser de alta precisão.
Projetado para inspeção dimensional e controle de qualidade, o Pro2 oferece resultados de nível metrológico com precisão de até 0,023 mm e velocidade de captura de 3.070.000 pontos/s. Graças ao rastreamento dinâmico sem marcadores e à ampla faixa de trabalho, é possível medir peças volumosas com agilidade e sem a necessidade de reposicionamento repetitivo (leapfrog). O conjunto pode ser complementado pelo FreeProbe, um apalpador opcional para medições de contato, proporcionando uma solução completa para inspeção 3D e engenharia reversa.
Eficiência e Exatidão de Grau Metrológico.
Resultados metrológicos com erro ±0,023 mm e precisão volumétrica de 0,062 mm em 9,6 m³ ou 0,072 mm em 17,6 m³.
Até 3,07 Mpps com varredura de 50 linhas cruzadas, 7 linhas paralelas para alta definição e uma linha única para furos profundos.
Alternância entre rastreamento óptico sem marcadores e digitalização com marcadores permite flexibilizar conforme o tipo de peça.
Estrutura em fibra de carbono, tracker (FreeTrak) de 7,2 kg e scanner TE25 de 1,47 kg.
Inspeção 3D (comparação CAD × peça, mapas de calor e GD&T), engenharia reversa, P&D e prototipagem rápida.

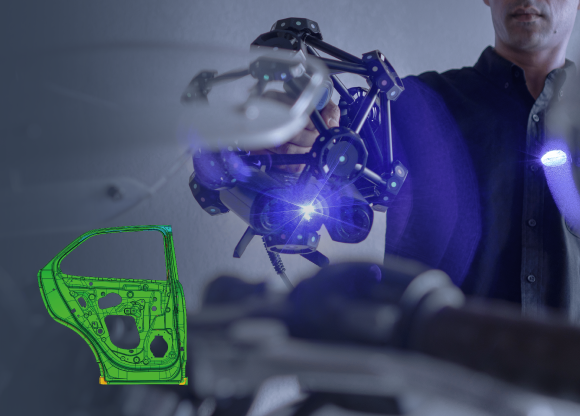

O FreeScan Trak Pro2 combina um tracker óptico e um scanner laser de alta precisão para capturar geometrias complexas com tolerâncias metrológicas.
O rastreamento dinâmico elimina a necessidade de marcadores na peça, economizando tempo e evitando a aplicação de adesivos. Três modos de linhas laser permitem alternar entre digitalização rápida, detalhada ou de cavidades profundas, enquanto o software exibe a malha em tempo real e sinaliza a qualidade dos dados.
O FreeScan Trak Pro2 se destaca na digitalização de volumes grandes e na documentação de equipamentos industriais, automotivos, aeronáuticos e de energia.
Campo de Visão (FOV) e Distância de Trabalho.
De 0,1 m a 10 m de comprimento.
Máximo de 650 × 580 mm.
Distância ideal de digitalização de 300 mm com profundidade de campo de 400 mm.
O scanner capta geometria em 3D; não possui captura de cor.
Processos Otimizados para Inspeção e Engenharia
A preparação envolve limpeza e calibração periódica, podendo utilizar barra de escala para ampliar a precisão em grandes peças. Escolhe-se o scanner UE Nova para áreas amplas ou o TE Nova para detalhes, operando via roteador WiFi incluso.
A captura utiliza baterias intercambiáveis e integra dados em tempo real, enquanto o pós-processamento aplica resolução inteligente baseada na curvatura. Finaliza-se com a geração de relatórios CAD×Peça no módulo de inspeção integrado.
Parâmetros de Operação e Requisitos Físicos
| Parâmetro | Valor | Observações |
|---|---|---|
| Precisão | ±0,023 mm | Volumetria: 0,062 mm (9,6 m3) ou 0,072 mm (17,6m3) |
| Resolução de ponto | 0,01 – 10 mm | Distância mínima entre pontos |
| Velocidade de captura | Até 3,07 Mpps | 50 linhas cruzadas; 7 paralelas; 1 linha única |
| FOV (campo de visão) | 650 × 580 mm | Área máxima por frame |
| Distância de trabalho | 300 mm (ideal) | Alcance de 0,1 – 10 m; Profundidade de campo de 400 mm |
| Fonte de luz | Laser azul | 50/7/1 linhas; Classe de laser II |
| Peso | FreeTrak: 7,2 kg; TE25: 1,47 kg | Construção em fibra de carbono |
O software nativo FreeScan Trak controla o scanner, exibe a malha em tempo real e permite ajustar a resolução durante o escaneamento, utilizando um indicador de qualidade para orientar o processo.
Casos de Uso Reais e Exemplos de Digitalização.
Dúvidas frequentes sobre o produto
Não. O FreeScan Trak Pro2 pode operar em modo de rastreamento óptico sem marcadores. Também suporta digitalização com marcadores de 6 mm para aplicações específicas.
Recomendado ao utilizar pela primeira vez, após 1–2 semanas de inatividade ou quando houver queda perceptível na precisão.
Refletores de 6 mm.
STL, OBJ, PLY, ASC e 3MF.
O sistema abrange objetos de 0,1 m a 10 m graças à profundidade de campo de 400 mm e à capacidade de rastreamento dinâmico.
Sim. O uso do apalpador requer o software PolyWorks ou Geomagic Control X.
