SCANNER 3D
Sistema profissional de rastreamento dinâmico e digitalização 3D sem fios projetado para medições de grande escala.
O FreeScan Trak Nova combina um rastreador portátil, um scanner a laser com o maior campo de visão e um módulo de fotogrametria de vídeo em uma solução única sem fios. O sistema atende aplicações que exigem portabilidade e produtividade, exportando dados para software CAD e integrando softwares de inspeção certificados.
Eficiência e Exatidão em Grande Escala
Precisão de 0,02 mm e velocidade de captura de 6,14 Mpps para escaneamento rápido de grandes estruturas.
Scanner manual UE Nova destacável, funcionando como o scanner laser portátil de maior FOV do mercado.
Elimina marcadores codificados e utiliza uma barra de calibração para verificação em tempo real.
Estrutura em fibra de carbono com baterias intercambiáveis para digitalização contínua.
Reconhecimento de características geométricas por IA e módulo de inspeção integrado certificado pelo PTB.
Máquinas de engenharia, equipamentos energéticos, componentes automotivos e artefatos culturais delicados.

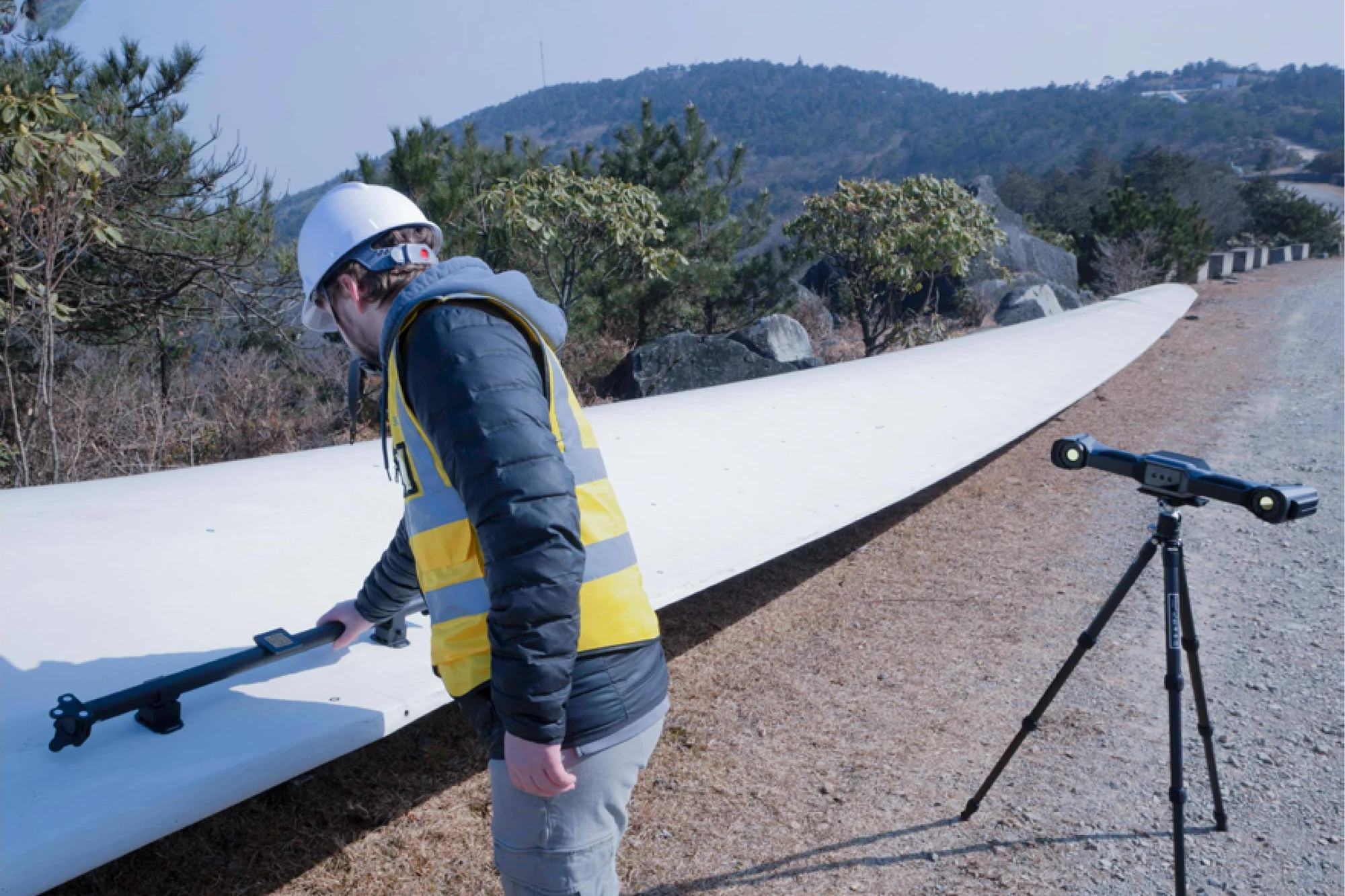

O sistema une mobilidade total e medição de grandes volumes, combinando digitalização de grande campo de visão com rastreamento dinâmico para detalhes.
A tecnologia de fotogrametria de vídeo patenteada dispensa marcadores e utiliza uma barra de calibração para verificar marcadores globais em tempo real, garantindo precisão volumétrica consistente. O design compacto e as baterias intercambiáveis facilitam o uso em espaços confinados ou ambientes remotos.

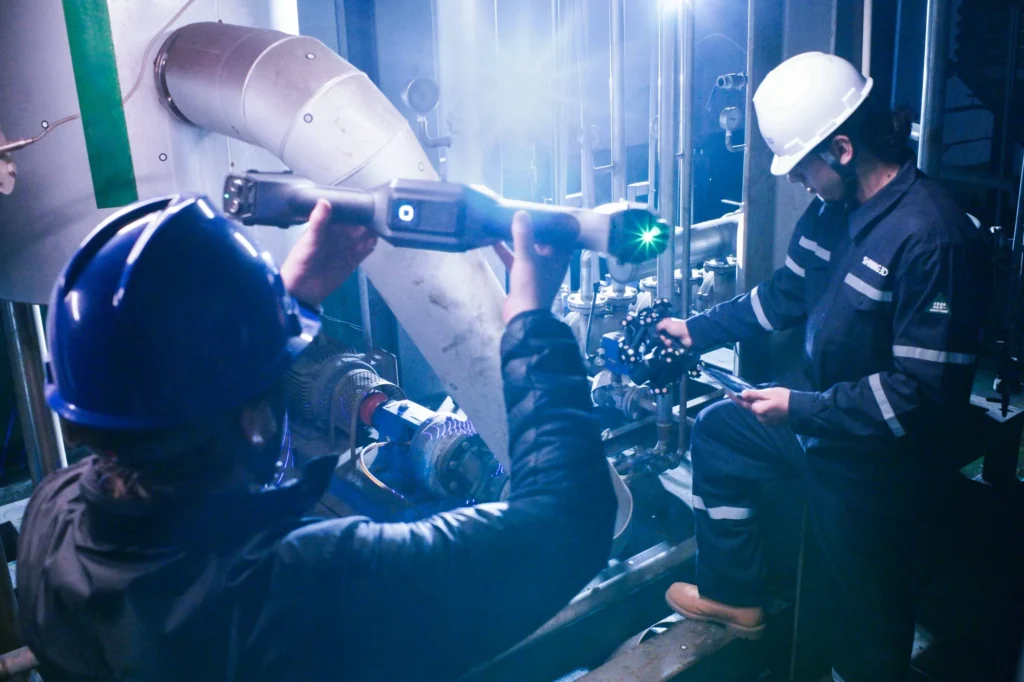

Soluções para Engenharia, Energia e Transporte
Profundidade de Rastreamento e Flexibilidade
Até 2,6 × 2,2 m com o scanner manual UE Nova.
UE Nova (800 a 3500 mm) e TE Nova (170 a 550 mm).
Não captura cor; focado em geometria e forma.
Processos Otimizados para Inspeção e Engenharia
A preparação envolve limpeza e calibração periódica, podendo utilizar barra de escala para ampliar a precisão em grandes peças . Escolhe-se o scanner UE Nova para áreas amplas ou o TE Nova para detalhes, operando via roteador WiFi incluso . A captura utiliza baterias intercambiáveis e integra dados em tempo real, enquanto o pós-processamento aplica resolução inteligente baseada na curvatura . Finaliza-se com a geração de relatórios CAD×Peça no módulo de inspeção integrado.
Parâmetros de Operação e Requisitos Físicos
| Parâmetro | Valor | Observações |
|---|---|---|
| Precisão | 0,02 mm | — |
| Precisão volumétrica | 0,062 mm | 0,046 + 0,012 (com VPG) |
| Velocidade de captura | 6.140.000 pts/s | — |
| Resolução | 0,01 – 10 mm | — |
| FOV (campo de visão) | Até 2.600 × 2.200 mm | — |
| Profundidade de trabalho | 170 mm a 3.500 mm | Conforme scanner (TE ou UE) |
| Peso | 1,2 kg (TE) a 1,6 kg (UE) | 2,8 kg conjunto completo |
| Fonte de luz | Laser azul | 50 linhas, 7 paralelas e 1 única |
O programa nativo FreeScan Trak integra fusão de dados de múltiplos modos e reconhecimento de características geométricas por IA. Inclui um módulo de inspeção certificado pelo PTB que gera relatórios metrológicos completos.
Amostras de Digitalização de Alta Qualidade.
Dúvidas frequentes sobre o produto
Realize uma varredura ampla com UE Nova e, em seguida, refine áreas específicas com TE Nova. Se estiver usando apenas TE Nova, ative a função Partial HD no software para aumentar a resolução em regiões intrincadas .
No modo sem fios, o TE Nova funciona por até 2,5 horas e o UE Nova por cerca de 1 hora; ambas utilizam baterias removíveis .
Sim. O sistema precisa de um roteador WiFi (fornecido no pacote) para funcionar sem cabos .
É ideal para digitalização de alta qualidade sem marcadores, oferecendo volume de rastreamento adequado a ambientes menores e suporte a grandes peças.
Recomenda-se calibrar a cada duas semanas ou quando houver variações ambientais.
Utilize a tecnologia de fotogrametria de vídeo; o UE Nova permite distância de trabalho de até 3,5 m para gerar arquivos de marcadores globais.
