Scanner 3d
Scanner 3D portátil de grau metrológico desenvolvido para controle de qualidade em campo, engenharia reversa e inspeção dimensional.
O FreeScan Omni combina digitalização de alta velocidade com um módulo de inspeção certificado pelo PTB, permitindo gerar a malha, comparar com o CAD e criar relatórios diretamente no equipamento. Seu design sem fios e baterias substituíveis mantêm a portabilidade, enquanto os múltiplos modos de digitalização (laser azul e infravermelho) garantem resultados confiáveis em diversas aplicações industriais sem a necessidade de computador.
Eficiência e Exatidão de Grau Metrológico.
Precisão de 0,02 mm e volumetria de 0,02 + 0,03 mm/m, com resolução de 0,01–10 mm.
Até 7,62 milhões de pontos por segundo com processador dedicado para acelerar fluxos de trabalho.
Digitaliza superfícies altamente reflexivas e escuras utilizando modos laser e IR sem marcadores.
Experiência totalmente sem cabos, pesando ≤ 1,1 kg, com baterias hotswappable e tela de 5,5″.
Fotogrametria de vídeo integrada (VPG) que elimina marcadores codificados e verifica marcadores em tempo real via barra de calibração.
Controle de qualidade em campo, indústria automotiva, máquinas de construção, energia e indústria pesada.

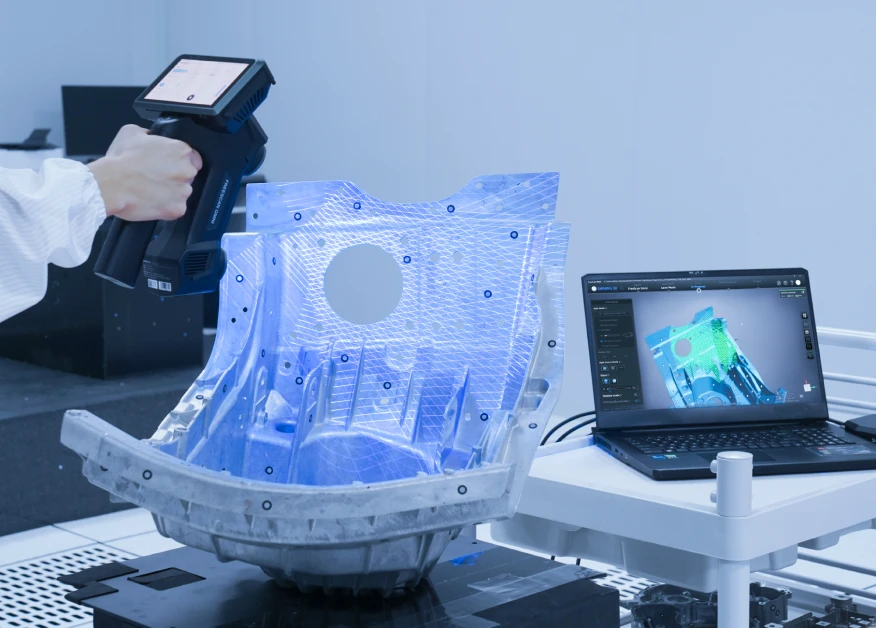

O scanner utiliza duas fontes de luz e oferece diversos modos de digitalização para capturar geometrias complexas.

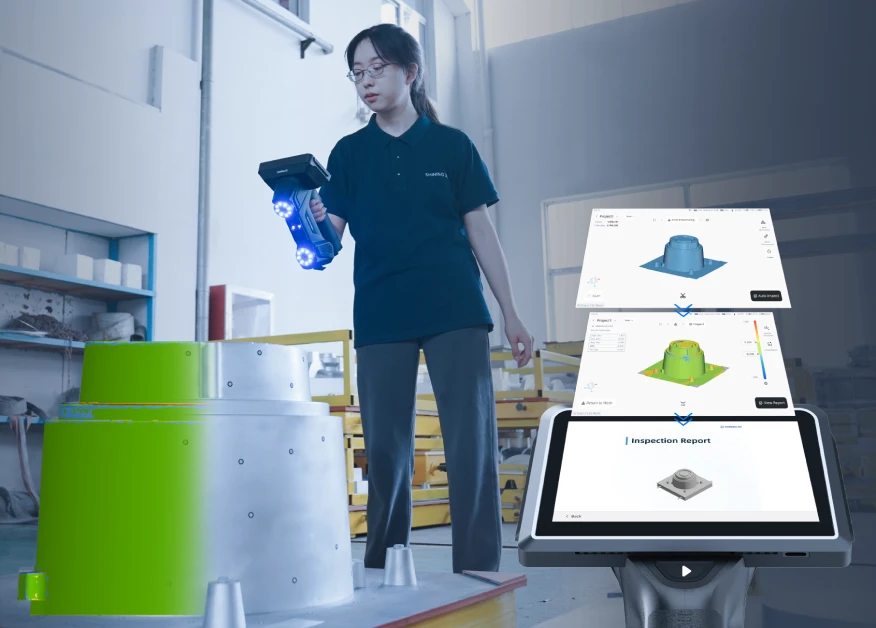

A integração de digitalização, processamento e inspeção em um único dispositivo permite a comparação de malhas e geração de relatórios instantâneos. O sistema conta com reconhecimento de recursos por IA e foco de detalhes para capturar regiões críticas com alta fidelidade.
O Omni fornece dados detalhados para agilizar a engenharia reversa e o controle dimensional sem uso de laptop.
Campo de Visão (FOV) e Profundidade de Campo.
Desde componentes de máquinas até equipamentos de grande porte em campo.
580 × 650 mm (laser) e 1205 × 1104 mm (IR).
830 mm (faixa de 170–1000 mm).
Foco em metrologia geométrica (não menciona captura de cor).
Processos Otimizados e Autônomos.
Após a limpeza da peça e uso opcional de marcadores ou barra de escala para objetos grandes, escolhe-se o modo de digitalização ideal na tela de 5,5″. O software integrado gera a malha e a alinha ao CAD em tempo real, calculando desvios instantaneamente para produzir um relatório completo que pode ser exportado via pendrive ou transmitido para a versão desktop.
A captura detalhada é acelerada pelo processador dedicado, permitindo visualizar a malha imediatamente no equipamento. Os dados podem ser transmitidos para o computador para gerenciamento de múltiplos projetos, fusão de resoluções e modelagem paramétrica em softwares compatíveis como o EXModel ou Geomagic Design.
Parâmetros de Operação e Requisitos Físicos
| Parâmetro | Valor | Observações |
|---|---|---|
| Precisão | 0,02 mm | — |
| Precisão volumétrica | $0,02 + 0,03 \text{ mm/m}$ | — |
| Precisão volumétrica (VPG) | $0,02 + 0,015 \text{ mm/m}$ | Fotogrametria de vídeo |
| Velocidade de captura | 7.619.000 pts/s | — |
| Resolução | 0,01 – 10 mm | — |
| Peso | ≤ 1,1 kg | — |
| Conexão | Sem fio e com fio | — |
| Bateria | 8 incluídas (4 p/ uso) | Troca quente; 1h p/ conjunto |
O FreeScan Omni integra o módulo de inspeção certificado pelo PTB diretamente no dispositivo. Ele também inclui a versão desktop completa do SHINING3D Inspect para criação de templates ou operação independente.
Amostras de Digitalização de Alta Qualidade.
Dúvidas frequentes sobre o produto
Ele utiliza 4 baterias e acompanha 8 unidades recarregáveis, permitindo digitalizar por até 1 hora por conjunto. As baterias são intercambiáveis sem desligar o dispositivo.
SHINING 3D mantém e atualiza continuamente o software, adicionando novos recursos; todos os clientes recebem essas atualizações.
Sim. O FreeScan Omni inclui a versão completa do SHINING3D Inspect, que pode ser instalada no computador para criar templates de inspeção ou operar como ferramenta independente.
O pacote inclui uma barra de escala validada que trabalha com a fotogrametria de vídeo para verificar marcadores em tempo real e melhorar a precisão em objetos de grande porte.
Sim. Embora seja um dispositivo autônomo, o Omni pode transmitir dados para a versão desktop do software, gerenciar múltiplos projetos, fundir resoluções e utilizar ferramentas avançadas de edição.
A licença está vinculada a um computador específico. Para usá-la em outro equipamento, é necessário solicitar a transferência à equipe de suporte da SHINING 3D.
