Solução de medição portátil e sem fio que complementa os sistemas FreeScan Trak
Projetado para medir features de difícil acesso ou superfícies que não podem ser escaneadas, o FreeProbe utiliza pontas de toque intercambiáveis, conectividade wireless e integração com o software de inspeção.
Foi desenvolvido para ampliar as capacidades dos sistemas de digitalização dinâmica FreeScan Trak, permitindo ao operador medir pontos de referência, furos, cavidades e arestas sem restrições de cabos, melhorando a ergonomia e a cobertura.
Eficiência e Exatidão de Grau Metrológico
Design sem cabos permite movimentação livre pelo ambiente de trabalho e agiliza o fluxo de trabalho.
Acompanha duas ponteiras de diâmetros diferentes, com possibilidade de extensores e ponteira em L para cavidades profundas.
A versão FreeProbe 2 Pro mantém desempenho estável mesmo quando algumas placas de marcadores estão parcialmente bloqueadas.
Pareamento wireless intuitivo e rápido; a sonda está pronta para uso em segundos.
Pareamento wireless intuitivo e rápido; a sonda está pronta para uso em segundos.
Inspeção dimensional de features inacessíveis, medição de furos e verificação de posição de áreas não visíveis por scanners.
A série oferece dois modelos distintos: o FreeProbe 2, uma solução eficiente para tarefas de inspeção do dia a dia e medições rápidas de componentes , e o FreeProbe 2 Pro, que fornece maior alcance e mantém a estabilidade de medição mesmo quando algumas placas de marcadores estão obstruídas, sendo indicada para geometrias complexas ou ambientes com obstáculos.
Cada sonda utiliza ponteiras substituíveis, permitindo adicionar hastes de extensão ou adaptadores em L para medições em ângulos difíceis.
O sistema é ideal para capturar dados em locais onde o scanner não tem visibilidade direta.
Flexibilidade para Peças Pequenas a Grandes
Aplicações em peças
Conforme especificação das séries FreeScan Trak; até 206,7 m³ com precisão de 0,146 mm a 8,6 m de distância.
A sonda mede somente geometria através de contato; não captura cor ou textura.
Processos Otimizados para Inspeção e Engenharia
1] Instalar o rastreador FreeScan Trak e parear a sonda via wireless;
[2] Posicionar a peça no campo de visão, garantindo que os marcadores estejam visíveis;

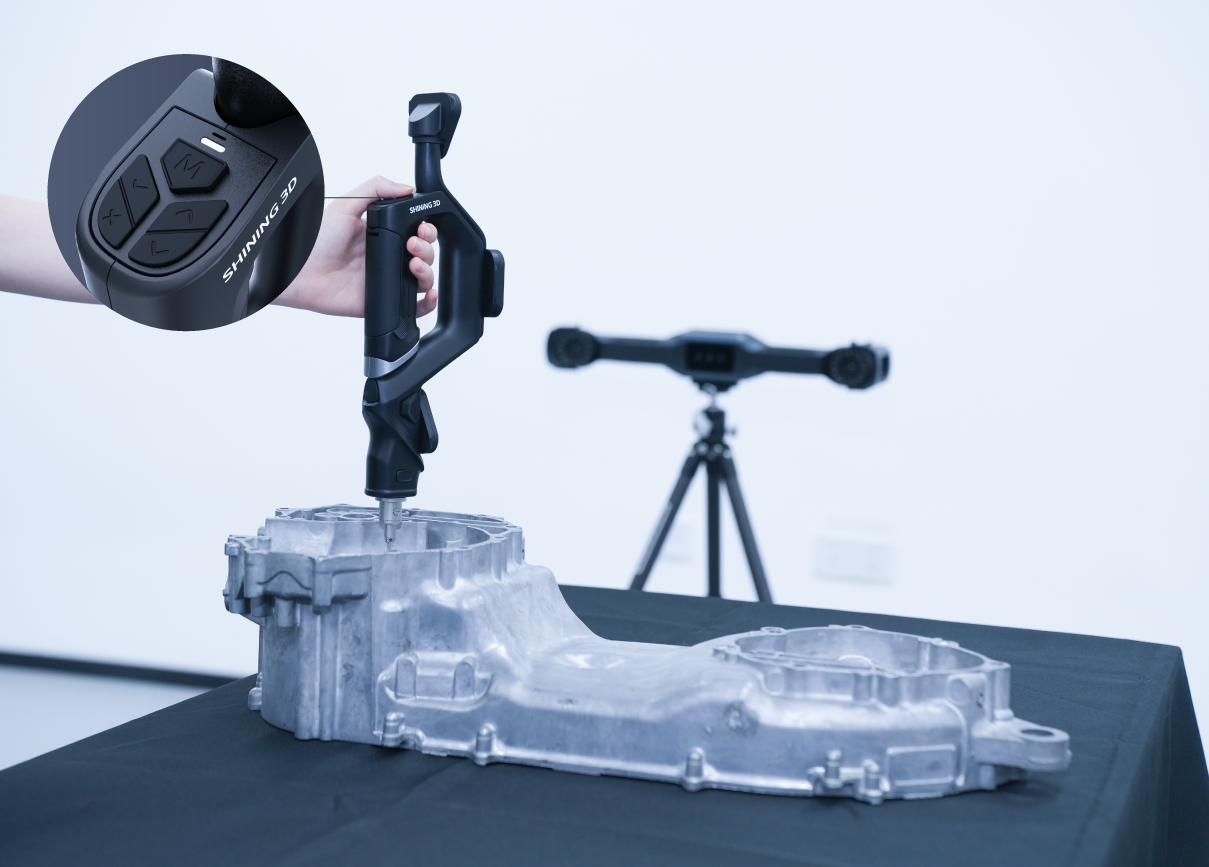

[3] Selecionar a ponteira adequada e tocar os pontos ou features;
[4] Interpretar dados no software de inspeção, comparar com CAD e calcular tolerâncias GD&T;
[5] Gerar relatórios em PDF ou arquivos de pontos.
Parâmetros de Operação e Requisitos Físicos
| Parâmetro | FreeProbe 2 | FreeProbe 2 Pro | Observações |
|---|---|---|---|
| Precisão (probing) | ±0,025 mm | ±0,025 mm | Medição pontual certificada |
| Peso | 0,46 kg | 0,59 kg | Operação contínua leve |
| Dimensões | 50 × 110 × 363 mm | 50 × 113,5 × 454,5 mm | Formato ergonômico |
| Bateria | Até 16 horas | Até 80 horas | Inclui 2 baterias recarregáveis |
| Marcadores | Todos visíveis | Apenas 2 visíveis | Requisitos de rastreamento |
| Volumetria | Até 206,7 m³ | Até 206,7 m³ | Variável conforme distância |
O FreeProbe utiliza o software de digitalização e rastreamento da série FreeScan Trak para captura de dados, integrando os pontos coletados diretamente aos sistemas de inspeção.
Amostras de Digitalização de Alta Qualidade.
Dúvidas frequentes sobre o produto
O FreeProbe 2 utiliza uma bateria 14500 mAh e inclui duas unidades recarregáveis, proporcionando até 16 horas de uso contínuo. O FreeProbe 2 Pro utiliza uma bateria 21700 mAh com duas unidades incluídas, permitindo até 80 horas de operação.
No FreeProbe 2, todas as placas de marcadores precisam estar visíveis para o rastreador. No FreeProbe 2 Pro, apenas duas placas são suficientes para medir com precisão.
As sondas são compatíveis com os sistemas de rastreamento FreeScan Trak Nova e ProW.
Sim. O FreeProbe acompanha duas ponteiras padrões e aceita extensões e adaptadores em L para diferentes requisitos de medição.
Os pontos coletados são processados pelo software de inspeção (SHINING3D Inspect, PolyWorks, Geomagic), permitindo exportar relatórios e dados em formatos compatíveis com CAD, como IGES ou STEP.
